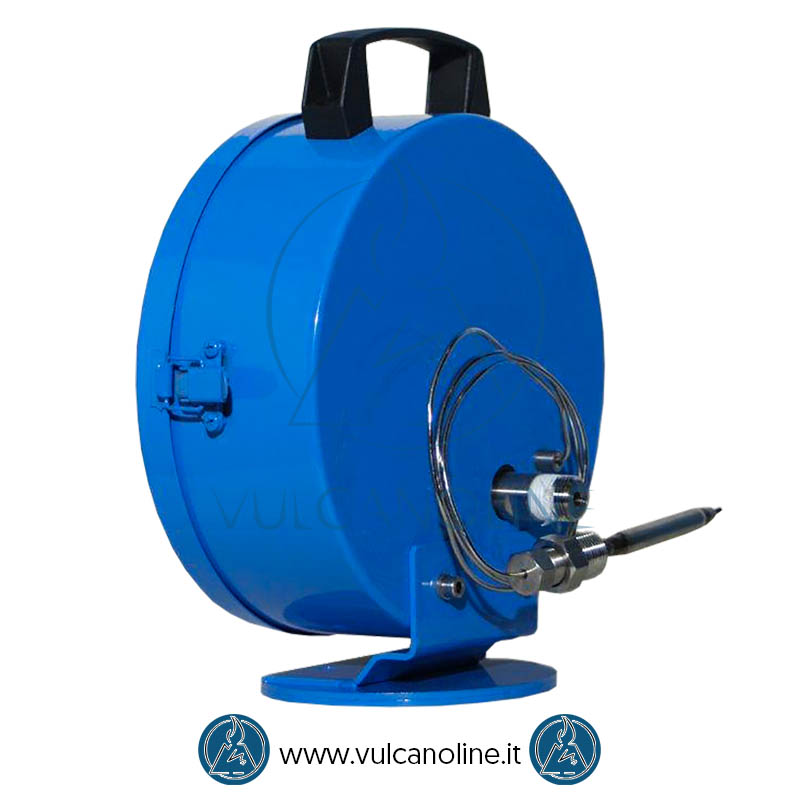

Registratore di pressione e temperatura a disco - Manotermografo - VLMNG3200PT
Descrizione
Manotermografi o Registratori di pressione e temperatura serie 3200PT per prove di tenuta idraulica di condotte per trasporto liquidi in pressione.
Precisione +/- 1% del valore di fondo scala previsto per l’impiego in ogni settore dell’industria, quando occorre valutare attraverso l’esame del relativo diagramma tracciato, l’efficienza operativa dell’impianto, oppure il controllo delle lavorazioni di reparto.
I fluidi non devono essere viscosi e/o chimicamente aggressivi.
Manografi conformi per prove secondo normativa UNI 11149
Dotazione standard:
- Corpo strumento con maniglia per trasporto
Accessori opzionali:
- Rapporto di taratura
- Cartellina da 50 dischi diagrammali diametro 200 mm con stampa verde, rosso, grigio
- Pennino in fibra sintetica a punta corta colore blu, rosso, nero
Informazioni tecniche
| Serie | VLMNG3200PT |
| Cassa | Acciaio inox 304 diametro 250mm |
| Elemento di misura pressione | Molla Bourdon in acciaio inox AISI 316 |
| Elemento di misura della temperatura | Molla bourdon trattata termicamente, capillare in acciaio inox 316, bulbo in acciaio inox 316 con diametro standard 11 mm, parte sensibile 100 mm, attacco con raccordo 1/2” Gas M scorrevole sul capillare |
| Montaggio | Da tavolo |
| Attacco | Posteriore 1/2” GAS maschio |
| Precisione |
1% del valore di fondo scala *(a richiesta 0,6%) |
| Gruppo orologeria |
Meccanico con carica a molla Rotazione 1 giro = 24h (standard) |
| Registrazione |
Scrittura su diagramma a disco da 200 mm (8”) con pennini in fibra sintetica (autonomia di scrittura circa 150 m) |
| Chiusura | Trasparente in PVC 4 mm |
| Guarnizione | Policloroprene |
| Dimensioni | 310x270x144mm |
| Peso | 4Kg (circa) |
| Campi scala pressione (bar) disponibili | |||
| 0-1 | 0-10 | 0-100 | 0-600 |
| 0-1,6 | 0-16 | 0-160 | 0-1000 |
| 0-2,5 | 0-25 | 0-250 | 0-1600 |
| 0-4 | 0-40 | 0-300 | -- |
| 0-6 | 0-60 | 0-400 | -- |
| Campi scala temperatura (°C) disponibili | ||
| 0°...+40° | 0°...+100° | 0°...+400° |
| 0°...+60° | 0°...+160° | 0°...+500° |
| -10°...+50° | 0°...+200° | 0°...+600° |
| -20°...+40° | 0°...+250° | -- |
| -20°...+60° | 0°...+300° | -- |
| NOTA: La scelta della scala di temperatura è subordinata alla scala di pressione | ||
| Gruppi orologeria disponibili a richiesta | |
| Rotazione meccanica | Rotazione a batteria |
| 1 giro = 1h | 1 giro = 24h |
| 1 giro = 4h | 1 giro = 168h |
| 1 giro = 12h | -- |
| 1 giro = 48h | -- |
| 1 giro = 168h | -- |
Tipologie di bulbo per manotermografo
Tipo 1: Bulbo senza necessità di attacco e può essere inserito direttamente al processo.
Tipo 2: Bulbo con attacco a compressione scorrevole sul capillare.
Tipo 3: Bulbo con attacco a compressione scorrevole su gambo rigido.
Nota: Per installazione con pressioni superiori a 20 Bar nell’impianto è necessario il montaggio di un pozzetto.
