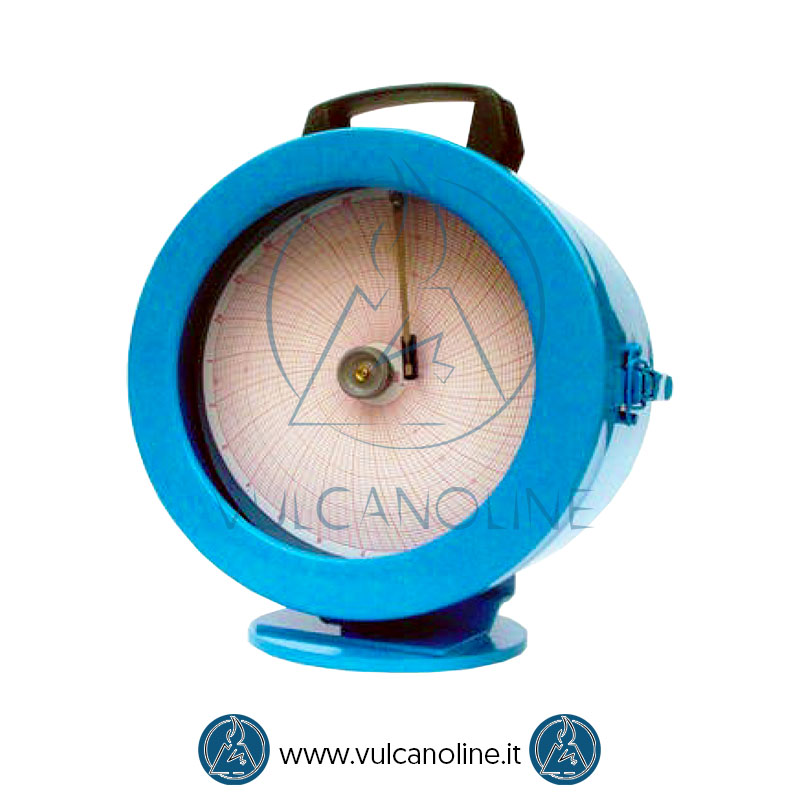

Registratore di pressione a disco - Manografo - VLMNG3200P
Descrizione
Manografi o Registratori di pressione serie 3200 per prove di tenuta idraulica su condotte per trasporto liquidi in pressione.
Precisione +/- 1% del valore di fondo scala previsto per l’impiego in ogni settore dell’industria, quando occorre valutare attraverso l’esame del relativo diagramma tracciato, l’efficienza operativa dell’impianto, oppure il controllo delle lavorazioni di reparto.
I fluidi non devono essere viscosi e/o chimicamente aggressivi.
Manografi conformi per prove secondo normativa UNI 11149
Dotazione standard:
- Corpo strumento con maniglia per trasporto
Accessori opzionali:
- Rapporto di taratura
- Cartellina da 50 dischi diagrammali diametro 200 mm con stampa verde, rosso, grigio
- Pennino in fibra sintetica a punta corta colore blu, rosso, nero
Informazioni tecniche
| Serie | VLMNG3200P |
| Cassa | Acciaio inox 304 diametro 250mm |
| Elemento di misura pressione | Molla Bourdon in acciaio inox AISI 316 |
| Montaggio | Da tavolo |
| Attacco | Posteriore 1/2” GAS maschio |
| Precisione |
1% del valore di fondo scala *(a richiesta 0,6%) |
| Gruppo orologeria |
Meccanico con carica a molla Rotazione 1 giro = 24h (standard) |
| Registrazione |
Scrittura su diagramma a disco da 200 mm (8”) con pennino in fibra sintetica (autonomia di scrittura circa 150 m) |
| Chiusura | Trasparente in PVC 4 mm |
| Guarnizione | Policloroprene |

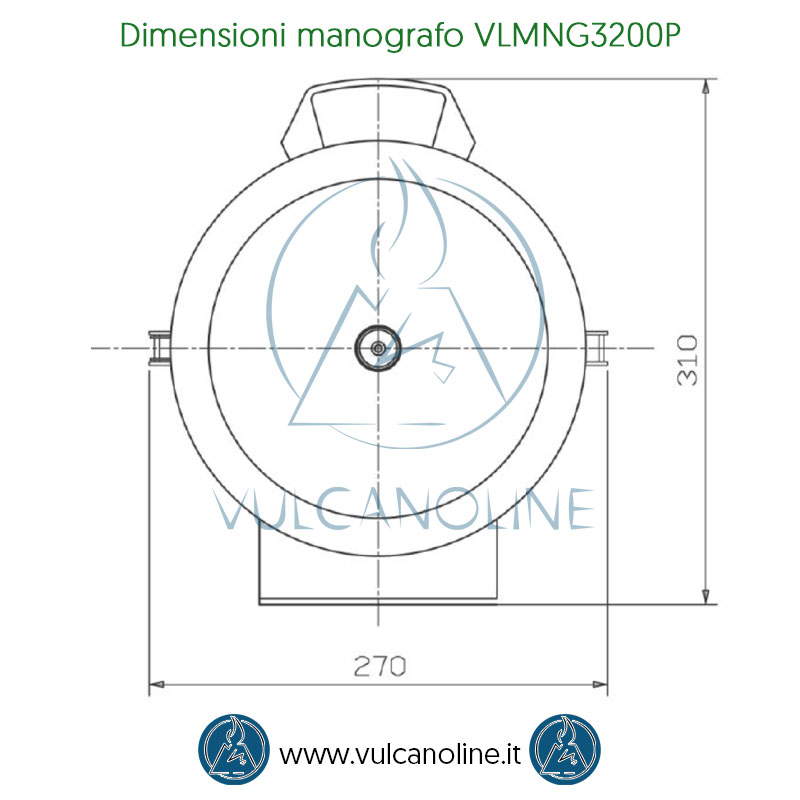

| Dimensioni | 310x270x144mm |
| Peso | 4Kg (circa) |
| Campi scala pressione (bar) disponibili | |||
| 0-1 | 0-10 | 0-100 | 0-600 |
| 0-1,6 | 0-16 | 0-160 | 0-1000 |
| 0-2,5 | 0-25 | 0-250 | 0-1600 |
| 0-4 | 0-40 | 0-300 | -- |
| 0-6 | 0-60 | 0-400 | -- |
| Gruppi orologeria disponibili a richiesta | |
| Rotazione meccanica | Rotazione a batteria |
| 1 giro = 1h | 1 giro = 24h |
| 1 giro = 4h | 1 giro = 168h |
| 1 giro = 12h | -- |
| 1 giro = 48h | -- |
| 1 giro = 168h | -- |
