Quadrettatore - VLQT402

Non in vendita online


Descrizione strumento

I quadrettatori (o cross hatch testers) serie VLQT402 proposti da Vulcanoline sono strumenti compatti, di facile trasporto, affidabili e di precisione, ideali per controlli di adesione su rivestimenti singoli e multistrato.

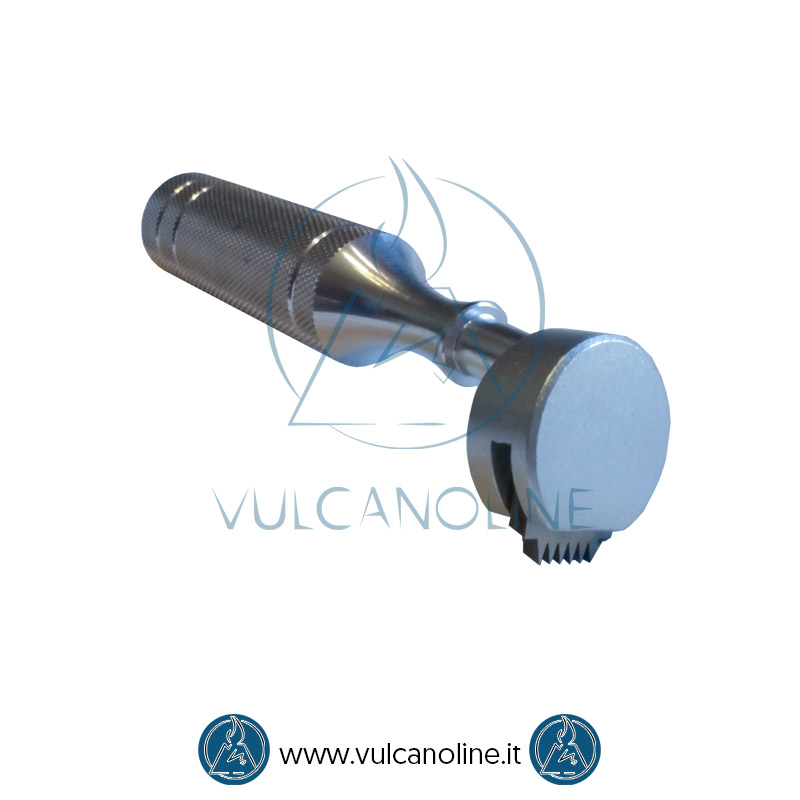

Questi quadrettatori sono dotati di testine piatte metalliche intercambiabili, con diversa spaziatura (1,2,3 mm) e lame (6,11mm). A seconda della testina equipaggiata, il quadrettatore può essere utilizzato per substrati morbidi o duri, e per rivestimenti con spessori compresi tra 0μm e 60μm, tra 60μm e 120μm, tra 120μm e 250μm.

Rispettano le normative DIN / ASTM.

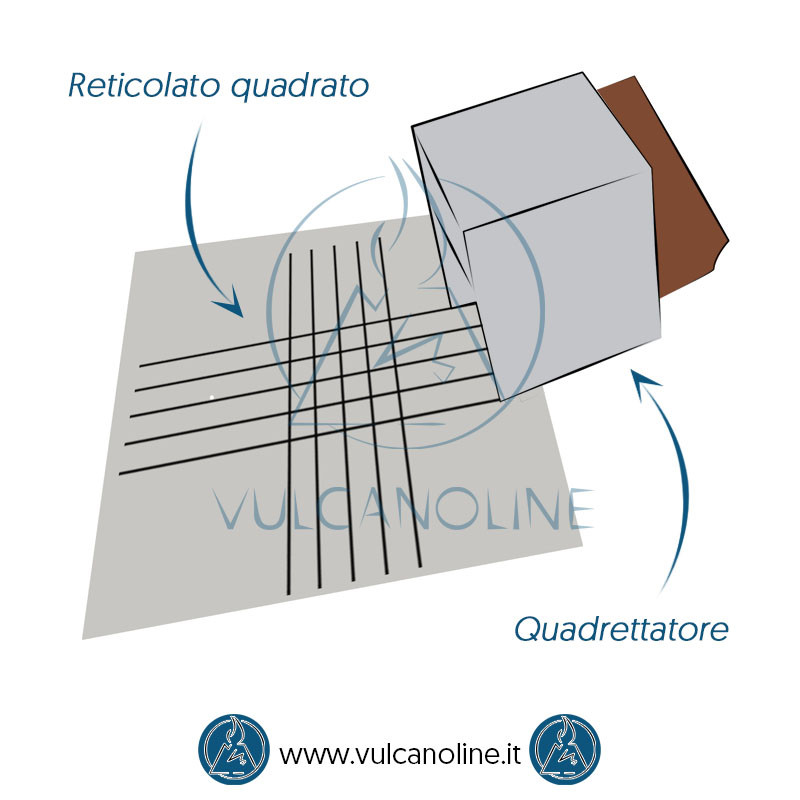

Per misurare l’adesione di rivestimenti si procede con la creazione di un reticolato quadrato sullo strato di riporto. Esso si crea facendo scorrere due volte la testina piatta sulla superficie campione. Gli scorrimenti devono essere ortogonali l’uno all’altro, creando così un reticolato quadrato di varie dimensioni, a seconda delle caratteristiche della testina utilizzata per la prova.
Terminata la creazione del reticolato quadrato si andrà a ispezionare la superficie (con l’aiuto del pennello, lente di ingrandimento ed una buona fonte luminosa), comparando il risultato con una tabella riconosciuta a livello internazionale, definendo il grado di adesione.
Per tener traccia del test effettuato è possibile utilizzare il nastro adesivo trasparente, lente di ingrandimento e pennello forniti in dotazione.
I quadrettatori serie VLQT402 vengono utilizzati per test di adesione su vernici e rivestimenti (es. lacche, isolanti, ecc.) in  molteplici settori quali verniciatura industriale, carrozzerie, cantieri, ecc.

Leggi articolo di approfondimento: Come utilizzare il quadrettatore

Dotazione standard:

  • Impugnatura
  • Valigetta
  • Nastro adesivo trasparente
  • Spazzola
  • Lente di ingrandimento
  • Manuale

Accessori opzionali:

  • Testine aggiuntive disponibili come accessori opzionali
  • Rapporto di taratura
Dotazione standard quadrettatore VLQT402
Dotazione standard quadrettatore VLQT402

Informazioni tecniche

Specifiche Modello VLQT402-02 VLQT402-03 VLQT402-04 VLQT402-05 VLQT402-06
Testina (piatta, 1 faccia di misura) Quantità per kit 1 1 1 1 1
Numero di lame 11 6 11 6 6
Spaziatura 1mm 1mm 2mm 2mm 3mm
Campo di misura Substrati duri 0-60 μm 0-60 μm 60-120 μm 60-120 μm 120-250 μm
Substrati morbidi -- -- 0-120 μm 0-120 μm 120-250 μm
Numero quadrati del reticolo 100 25 100 25 25
Limiti di utilizzo Non adatto per rivestimenti > 250 μm e rivestimenti in stoffa
Strumenti conformi agli standard: BS 3900 E6 - BS/EN ISO 2409 - ASTM D 3359 - GB/T 9286.
