Tra le tante caratteristiche di un rivestimento o film di vernice deve essere considerata e controllata anche l’aderenza della vernice al supporto. I quadrettatori sono strumenti progettati per valutare l’adesione della vernice o del rivestimento ad un substrato.
L'aderenza dipende da diversi fattori:

Dal metodo di preparazione della superficie e della sua rugosità
dal sistema di applicazione
dalle condizioni ambientali in modo particolare per primer e zincanti inorganici.

Si ricorda anche l’importanza del fatto che l’aderenza varia nel tempo sia per l’invecchiamento del rivestimento, sia per le escursioni termiche subite dal manufatto.
Per controllare l’aderenza si utilizza un quadrettatore con metodo di incisione ad X. Il quadrettatore opera tramite l’incisione di un reticolo effettuata per mezzo di una testina dotata di lame, montata all’estremità del quadrettatore.

Le testine per quadrettatori disponibili sono le seguenti:

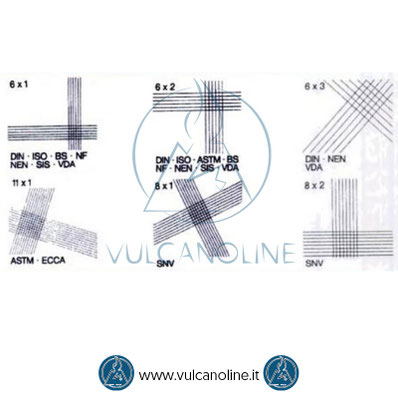

Denominazione	Numero di lame	Lati taglienti disponibili	Distanza lame	Substrati duri	Substrati morbidi	Quadrati nel reticolo
Quadrettatore 1 mm	6	6	1 mm	0~60 µm	--	25
Quadrettatore 2 mm	6	6	2 mm	60~120 µm	0~120 µm	25
Quadrettatore 3 mm	6	6	3 mm	120~250 µm	120~250 µm	25
Quadrettatore 1 mm	6	1	1 mm	0~60 µm	--	25
Quadrettatore 2 mm	6	1	2 mm	60~120 µm	0~120 µm	25
Quadrettatore 3 mm	6	1	3 mm	120~250 µm	120~250 µm	25
Quadrettatore 1 mm	11	6	1 mm	0~60 µm	--	100
Quadrettatore 2 mm	11	6	2 mm	60~120 µm	0~120 µm	100
Quadrettatore 1 mm	11	1	1 mm	0~60 µm	--	100
Quadrettatore 2 mm	11	1	2 mm	60~120 µm	0~120 µm	100

Dopo aver scelto la giusta testina per quadrettatori adatta al tipo di di prova da effettuare si adopera il quadrettatore andando ad incidere il film di vernice sino al supporto formando una X di 4-5cm con delle linee rette e si fa aderire del nastro adesivo con una forza di adesione di 43-45 g/mm coprendo tutta l'incisione fatta con il quadrettatore; dopo 90-100 secondi si strappa l'adesivo.

Modalità di quadrettatura

Lo strappo dell'adesivo, dopo circa 100 secondi, determina quanto resistono i quadretti realizzati con il quadrettatore, in modo particolare negli angoli, senza staccarsi dal supporto.

Il quadrettatore più utilizzato è il modello dotato di testina 6 lame da 2mm, in osservanza della Norma DIN ISO (60-120 micron).

Dopo aver strappato l'adesivo spazzolare manualmente, in diagonale, con movimento di andata e ritorno per 5 volte, oppure asportare i pezzi che si sono staccati con il nastro, dopodichè osservare il materiale con lente di ingrandimento dotata di illuminazione.

Il grado di adesione viene classificato in diversi parametri eseguendo un confronto con le immagini di seguito riportate:

Prova di quadrettatura

Valore ISO 0 / Valore ASTM 5 B

A seguito dell'operazione effettuata con il quadrettatore i bordi dei tagli sono completamente piatti non si è staccato nessuno dei quadretti di vernice.

Prova di quadrettatura

Valore ISO 1 / Valore ASTM 4 B

A seguito dell'operazione effettuata con il quadrettatore si può verificare che dove le linee della quadrettatura si intersecano si sono staccati piccoli frammenti di vernice. La superficie della vernice che si è staccata corrisponde al 5% dei quadretti di vernice.

Prova di quadrettatura

Valore ISO 2 / Valore ASTM 3 B

A seguito dell'operazione effettuata con il quadrettatore si nota che la vernice si è staccata lungo i bordi dei tagli e/o ai punti di intersezione delle linee della quadrettatura. La superficie della vernice che si è staccata varia tra il 5% ed il 15% dei quadretti di vernice.

Prova di quadrettatura

Valore ISO 3 / Valore ASTM 2 B

A seguito dell'operazione effettuata con il quadrettatore si nota che la vernice si è staccata parzialmente o totalmente lungo i bordi dei tagli e/o si sono staccati parzialmente o completamente, alcuni quadretti. la superficie della vernice che si è staccata varia tra il 15% ed il 35%.

Prova di quadrettatura

Valore ISO 4 / Valore ASTM 1 B

A seguito dell'operazione effettuata con il quadrettatore si nota che la vernice si è staccata in larghe strisce lungo i bordi dei tagli e/o si sono staccati parzialmente o completamente, alcuni quadretti. La superficie della vernice che si è staccata varia tra il 35% ed il 65%.

Prova di quadrettatura

Valore ISO 5 / Valore ASTM 0 B

A seguito dell'operazione effettuata con il quadrettatore si classifica ogni grado di desquamazione che non può rientrare nella classificazione 4, dove, quindi la vernice che si è staccata supera il 65% dei quadretti di vernice.

Normative quadrettatura:
ASTM D 3002 D 33559
DIN EN ISO 2409
