Moltiplicatore di coppia con barra di reazione tubolare - VLCDMTN40

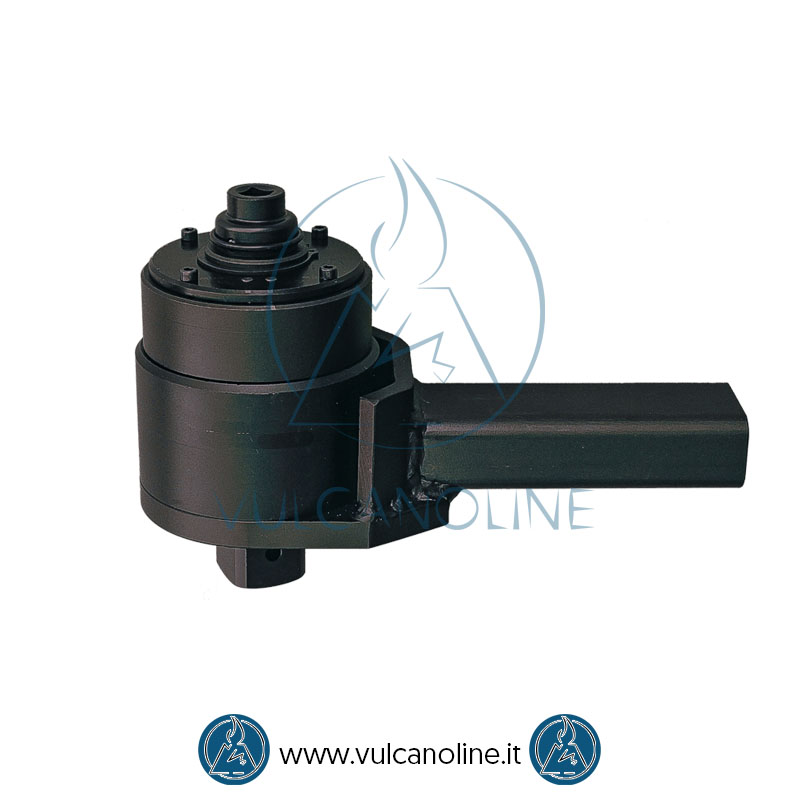

Il Moltiplicatore di coppia Vulcanoline con barra di reazione tubolare, modello VLCDMTN40, è progettato per permettere serraggi con coppie elevate, anche in spazi limitati o poco accessibili.
Il moltiplicatore di coppia modello VLCDMTN40 è dotato di protezione di sicurezza contro i sovraccarichi: la spina è tarata per cedere se sottoposta al 20% di sovraccarico, proteggendo così i meccanismi interni del moltiplicatore.
Le forze di serraggio vengono trasmesse con estrema facilità e con la massima precisione. Gli ingranaggi sono costruiti secondo un elevato standard di precisione e con materiali di alta qualità.

Le caratteristiche principali di questo moltiplicatore di coppia sono:

  • Rapporto 20:1
  • Coppia: Max Input 225 Nm, Max Output 4500 Nm
  • Precisione ± 5%

Informazioni tecniche

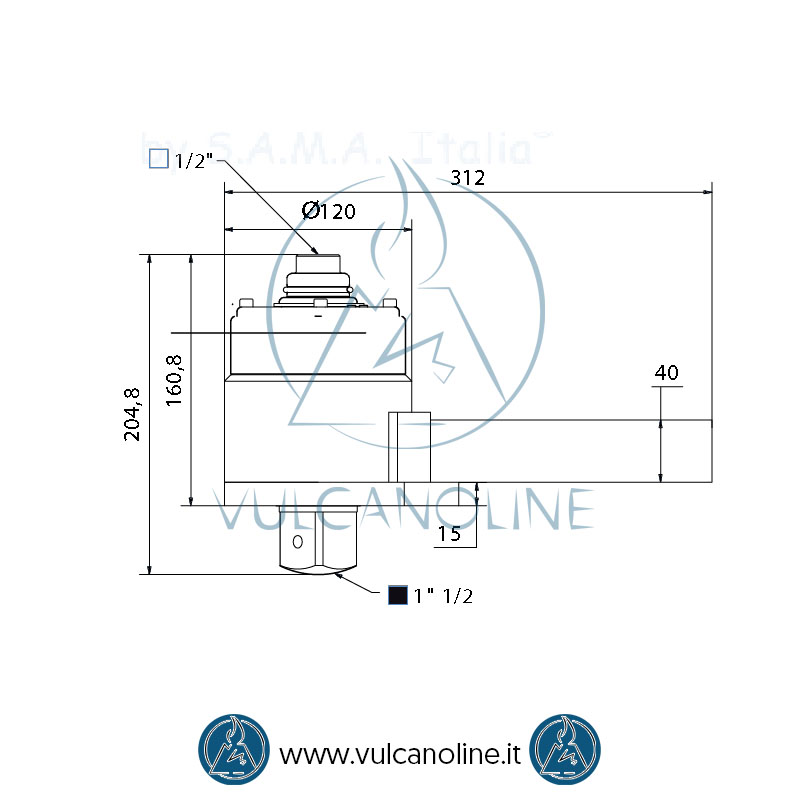

Modello Rapporto Coppia Attacco superiore Attacco inferiore L mm ø mm H mm Peso Kg
Max Input Max Output
VLCDMTN14 6:1 280 Nm 1680 Nm 1/2” 3/4” 128 100 106 4,90
VLCDMTN27 5,4:1 500 Nm 2700 Nm 3/4” 1” 201 100 126 6,34
VLCDMTN35 4,5:1 770 Nm 3500 Nm 3/4” 1” 264 108 130 7,30
VLCDMTN40 20:1 225 Nm 4500 Nm 1/2” 1 1/2” 312 120 204,8 8,30
VLCDMTN60 26:1 230 Nm 6000 Nm 1/2” 1 1/2” 328 130 216,3 15,70
VLCDMTN95 26:1 365 Nm 9500 Nm 1/2” 1 1/2” 505 184 214,9 30,30
