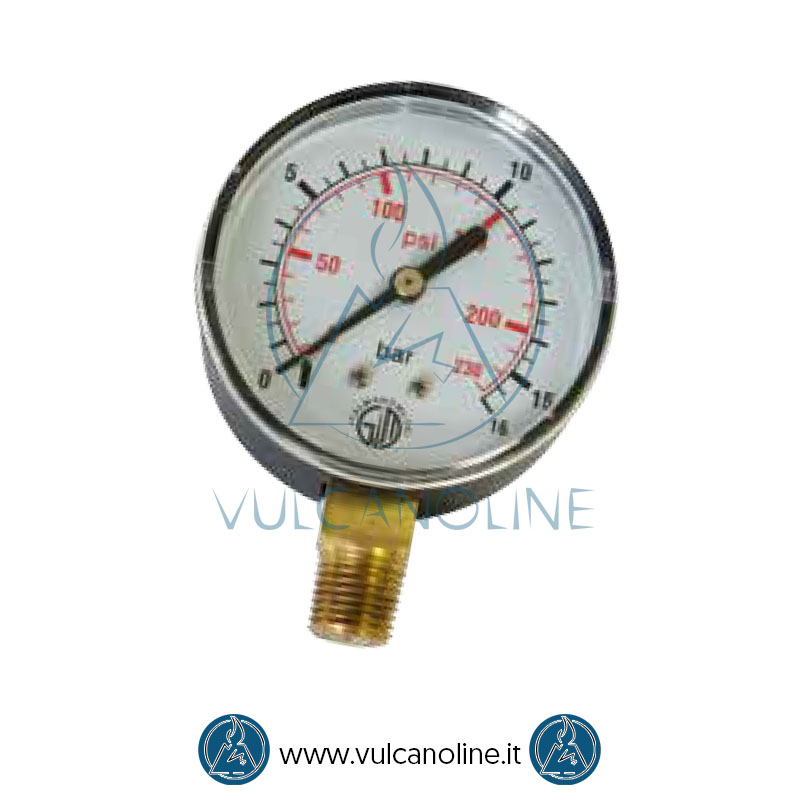

Manometri settore pneumatica serie VLMMI
Manometri settore pneumatica serie VLMMI
Manometri per tutti i fluidi non corrosivi a temperature tra i -20° C + 80 °C compatibili con rame e sue leghe (è sempre necessario indicare il fluido usato).
Movimento amplificatore di precisione in ottone.
Quadrante in alluminio verniciato a forno.
Elemento manometrico:
- tubo Bourdon in lega di rame per pressioni da -1 a 40 bar
- tubo a spirale in lega di rame per pressioni da 50 a 1000 bar
Saldature in lega di stagno.
Grado di protezione lp 32.
Particolarmente utilizzati per compressori, riduttori di pressione, pompe e qualsiasi applicazione nel settore dell’impiantistica e della pneumatica industriale.
Informazioni tecniche
| Dimensioni | |||||
| Ø | a | b | c | d | i |
| 40 | 26,5 | 27,5 | 43 | 40 | 10 |
| 50 | 27,3 | 32 | 44 | 50 | 12 |
| 63 | 29 | 40,5 | 48,7 | 62 | 12 |
Modello radiale tipo D
Modello posteriore tipo F
Raccordi standard:
| BSP DIN 259 | |
| 1/8 | 1/4 |
| BSPT DIN 2999 | |
| 1/8 | 1/4 |
| BSP DIN 16288 | |
| 1/8 | 1/4 |
| NPT ANSI B2.1 | |
| 1/8 | 1/4 |
*Su richiesta si eseguono filettature diverse da quelle indicate
Manometri settore pneumatica serie VLMMI - Modello radiale tipo D
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in plastica ABS | Cassa in acciaio verniciata nera | Trasparente in metacrilato | Classe 2,5 | Peso (g) |
| VLMMI4311RI | Radiale | 40 | √ | -- | √ | √ | 60 |
| VLMMI5311RI | Radiale | 50 | √ | -- | √ | √ | 72 |
| VLMMI6311RI | Radiale | 63 | √ | -- | √ | √ | 92 |
| VLMMI4301RI | Radiale | 40 | -- | √ | √ | √ | 78 |
| VLMMI5301RI | Radiale | 50 | -- | √ | √ | √ | 96 |
| VLMMI6301RI | Radiale | 63 | - | √ | √ | √ | 125 |
| Opzioni | ||||||
| Modello | Cassa in acciaio inox | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile |
| VLMMI4311RI | -- | -- | √ | √ | √ | √ |
| VLMMI5311RI | -- | -- | √ | √ | √ | √ |
| VLMMI6311RI | -- | -- | √ | √ | √ | √ |
| VLMMI4301RI | √ | √ | √ | √ | √ | √ |
| VLMMI5301RI | √ | √ | √ | √ | √ | √ |
| VLMMI6301RI | √ | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMMI - Modello posteriore tipo F
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in plastica ABS | Cassa in acciaio verniciata nera | Trasparente in metacrilato-costil | Classe 2,5 | Peso (g) |
| VLMMI4312PI | Posteriore | 40 | √ | -- | √ | √ | 62 |
| VLMMI5312PI | Posteriore | 50 | √ | -- | √ | √ | 70 |
| VLMMI6312PI | Posteriore | 63 | √ | -- | √ | √ | 110 |
| VLMMI4302PI | Posteriore | 40 | -- | √ | √ | √ | 78 |
| VLMMI5302PI | Posteriore | 50 | -- | √ | √ | √ | 93 |
| VLMMI6302PI | Posteriore | 63 | -- | √ | √ | √ | 142 |
| Opzioni | ||||||
| Modello | Cassa in acciaio inox | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile |
| VLMMI4312PI | -- | -- | √ | √ | √ | √ |
| VLMMI5312PI | -- | -- | √ | √ | √ | √ |
| VLMMI6312PI | -- | -- | √ | √ | √ | √ |
| VLMMI4302PI | √ | √ | √ | √ | √ | √ |
| VLMMI5302PI | √ | √ | √ | √ | √ | √ |
| VLMMI6302PI | √ | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMMI - Manometri a secco cassa in plastica
| Modello | Ø | Attacco al processo | Unità | Posizione attacco | Campo di misura |
| VLMMI4311RI | 40 | 1/8 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI5311RI | 50 | 1/8-1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI6311RI | 63 | 1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
| VLMMI4312PI | 40 | 1/8 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI5312PI | 50 | 1/8-1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI6312PI |
63 |
1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
Manometri settore pneumatica serie VLMMI - Manometri a secco cassa in acciaio verniciata nera
| Modello | Ø | Attacco al processo | Unità | Posizione attacco | Campo di misura |
| VLMMI4301R | 40 | 1/8 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI5301R | 50 | 1/8-1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI6301R | 63 | 1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
| VLMMI4302P | 40 | 1/8 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI5302P | 50 | 1/8-1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMMI6302P | 63 | 1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
| *solo su richiesta, lotto minimo 60 pz. | |||||
