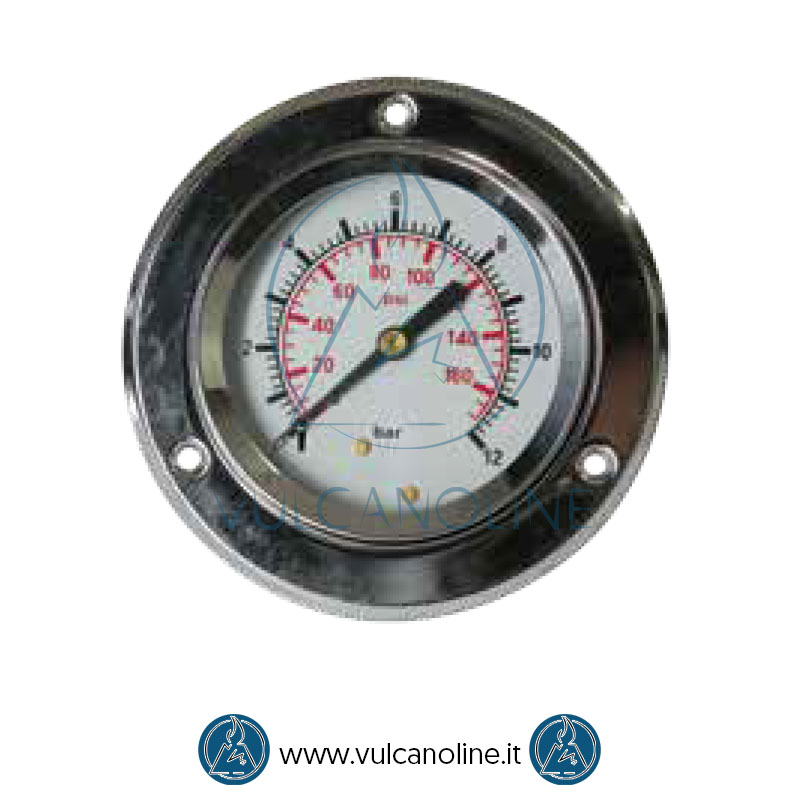

Manometri settore pneumatica serie VLMFG
Manometri settore pneumatica serie VLMFG
Manometri per tutti i fluidi non corrosivi a temperature tra i -20 +80°C compatibili con rame e sue leghe (è sempre necessario indicare il fluido usato).
Movimento amplificatore di precisione in ottone.
Quadrante in alluminio verniciato a forno.
Elemento manometrico:
– tubo Bourdon in lega di rame per pressioni da -1 a 40 bar.
– tubo a spirale in lega di rame per pressioni da 50 a 1000 bar.
Saldature in lega di stagno.
Grado di protezione Ip 32.
Particolarmente utilizzati per compressori, riduttori di pressione, pompe e qualsiasi applicazione nel settore dell’impiantistica e della pneumatica industriale.
Informazioni tecniche
| Dimensioni | ||||||||||||
| Ø | a | b | c | d | e | f | g | h | i | l | m | n |
| 40 | 27,5 | 27,5 | 44 | 43 | 5 | 43,5 | 56,5 | 49 | 3,6 | 4,5 | 59 | 47 |
| 50 | 29 | 32 | 46 | 53 | 5 | 53,5 | 69,5 | 61 | 3,6 | 5 | 59 | 57 |
| 63 | 30 | 40 | 53 | 63 | 9 | 62 | 87 | 75 | 3,6 | 6,5 | 79 | 68,5 |
| 80 | 32 | 66,5 | 50 | 91 | 5 | 80 | 110 | 95 | 5 | 9 | 94,5 | 90 |
| 100 | 32 | 85,5 | 50 | 101 | 5 | 100 | 132 | 16 | 5 | 6 | 126 | 107,5 |
Modello radiale tipo D
Modello posteriore tipo F
Modello flangiato posteriore tipo B
Modello con staffa posteriore tipo G
Raccordi standard:
| BSP DIN 259 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| BSPT DIN 2999 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| BSP DIN 16288 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| NPT ANSI B2.1 | |
| 1/8 | 1/4 |
*Su richiesta si eseguono filettature diverse da quelle indicate
Manometri settore pneumatica serie VLMFG - Modello radiale tipo D
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in acciaio verniciata nera | Anello esterno o flangia in acciaio cromato | Trasparente in metacrilato-costil | Classe 2,5 | Peso (g) |
| VLMFG4301R | Radiale | 40 | √ | √ | √ | √ | 84 |
| VLMFG5301R | Radiale | 50 | √ | √ | √ | √ | 104 |
| VLMFG6301R | Radiale | 63 | √ | √ | √ | √ | 135 |
| VLMFG8001R | Radiale | 80 | √ | √ | √ | √ | 277 |
| VLMFG1001R | Radiale | 100 | √ | √ | √ | √ | 309 |
| Opzioni | |||||||
| Modello | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile | Trasparente in vetro | Vite di calibrazione micrometrica |
| VLMFG4301R | √ | √ | √ | √ | √ | √ | -- |
| VLMFG5301R | √ | √ | √ | √ | √ | √ | -- |
| VLMFG6301R | √ | √ | √ | √ | √ | √ | √ |
| VLMFG8001R | -- | √ | √ | √ | √ | √ | √ |
| VLMFG1001R | -- | √ | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMFG - Modello posteriore tipo F
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in acciaio verniciata nera | Anello esterno o flangia in acciaio cromato | Trasparente in metacrilato-costil | Classe 2,5 | Peso (g) |
| VLMFG4301P | Posteriore | 40 | √ | √ | √ | √ | 84 |
| VLMFG5301P | Posteriore | 50 | √ | √ | √ | √ | 101 |
| VLMFG6301P | Posteriore | 63 | √ | √ | √ | √ | 152 |
| VLMFG8001P | Posteriore | 80 | √ | √ | √ | √ | 270 |
| VLMFG1001P | Posteriore | 100 | √ | √ | √ | √ | 310 |
| Opzioni | ||||||
| Modello | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile | Trasparente in vetro |
| VLMFG4301P | √ | √ | √ | √ | √ | √ |
| VLMFG5301P | √ | √ | √ | √ | √ | √ |
| VLMFG6301P | √ | √ | √ | √ | √ | √ |
| VLMFG8001P | √ | √ | √ | √ | √ | √ |
| VLMFG1001P | √ | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMFG - Modello flangiato posteriore tipo B
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in acciaio verniciata nera | Anello esterno o flangia in acciaio cromato | Trasparente in metacrilato-costil | Classe 2,5 | Peso (g) |
| VLMFG4303PF | Flangiato posteriore | 40 | √ | √ | √ | √ | 87 |
| VLMFG5303PF | Flangiato posteriore | 50 | √ | √ | √ | √ | 107 |
| VLMFG6303PF | Flangiato posteriore | 63 | √ | √ | √ | √ | 166 |
| VLMFG8003PF | Flangiato posteriore | 80 | √ | √ | √ | √ | 308 |
| VLMFG1003PF | Flangiato posteriore | 100 | √ | √ | √ | √ | 378 |
| Opzioni | ||||||
| Modello | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile | Trasparente in vetro |
| VLMFG4303PF | √ | √ | √ | √ | -- | √ |
| VLMFG5303PF | √ | √ | √ | √ | -- | √ |
| VLMFG6303PF | √ | √ | √ | √ | √ | √ |
| VLMFG8003PF | √ | √ | √ | √ | √ | √ |
| VLMFG1003PF | √ | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMFG - Modello con staffa posteriore tipo G
| Versione base | ||||||||
| Modello | Tipo | Ø | Cassa in acciaio verniciata nera | Anello esterno o flangia in acciaio cromato | Trasparente in metacrilato-costil | Staffa | Classe 2,5 | Peso (g) |
| VLMFG4304PS | Staffa posteriore | 40 | √ | √ | √ | √ | √ | 113 |
| VLMFG5304PS | Staffa posteriore | 50 | √ | √ | √ | √ | √ | 160 |
| VLMFG6304PS | Staffa posteriore | 63 | √ | √ | √ | √ | √ | 166 |
| VLMFG8004PS | Staffa posteriore | 80 | √ | √ | √ | √ | √ | 289 |
| VLMFG1004PS | Staffa posteriore | 100 | √ | √ | √ | √ | √ | 363 |
| Opzioni | |||||
| Modello | Cassa cromata | Tappo di strozzamento | Classe 1,6 | Saldatura in argento | Lancetta rossa esterna regolabile |
| VLMFG4304PS | √ | √ | √ | √ | -- |
| VLMFG5304PS | √ | √ | √ | √ | -- |
| VLMFG6304PS | √ | √ | √ | √ | √ |
| VLMFG8004PS | √ | √ | √ | √ | √ |
| VLMFG1004PS | √ | √ | √ | √ | √ |
Manometri settore pneumatica serie VLMFG - Manometri a secco cassa in acciaio verniciata nera con anello esterno
| Modello | Ø | Attacco al processo | Unità | Posizione attacco | Campo di misura |
| VLMFG4301R | 40 | 1/8 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMFG5301R | 50 | 1/8-1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMFG6301R | 63 | 1/4 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
| VLMFG8001R | 80 | 3/8 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
| VLMFG1001R | 100 | 1/2 Bspt | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
|
VLMFG4302P VLMFG4304PB |
40 | 1/8 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
|
VLMFG5302P VLMFG5304PB |
50 | 1/8-1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
|
VLMFG6302P VLMFG6304PB |
63 | 1/4 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
|
VLMFG8002P VLMFG8004PB |
80 | 3/8 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 |
|
VLMFG1002P VLMFG1004PB |
100 | 1/2 Bspt | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/12 0/16 0/25 0/60 |
| *solo su richiesta, lotto minimo 10 pz. | |||||
