Manometri settore oleodinamica serie VLMLX
Manometri settore oleodinamica serie VLMLX
Manometri per tutti i fluidi non corrosivi a temperature tra i -20 +80°C compatibili con rame e sue leghe (è sempre necessario indicare il fluido usato).
Movimento amplificatore di precisione in ottone.
Quadrante in alluminio verniciato a forno.
Elemento manometrico:
– tubo Bourdon in lega di rame per pressioni da -1 a 40 bar.
– tubo a spirale in lega di rame per pressioni da 50 a 1000 bar.
Saldature in lega di stagno.
Grado di protezione Ip 65.
Particolarmente robusti, usati per sistemi idraulici, pompe, compressori, macchine utensili idropulitrici, sistemi frigoriferi.
Informazioni tecniche
| Dimensioni | |||||||||||||
| Ø | a | b | c | d | e | f | g | h | i | l | m | n | o |
| 40 | 27 | -- | 39 | 48 | -- | 41,7 | -- | -- | -- | -- | -- | -- | -- |
| 50 | 27,80 | 40,5 | 39 | 57 | 4,5 | 50,50 | 68,5 | 61 | 3,6 | -- | 5 | 58,5 | -- |
| 63 | 58 | 76 | 46 | 68,5 | 9 | 62 | 87 | 75 | 3,6 | -- | 6,5 | 79 | -- |
| 100 | 38 | 69 | 50 | 110 | 9 | 98,50 | 132 | 117 | 4 | -- | 6 | 126 | -- |

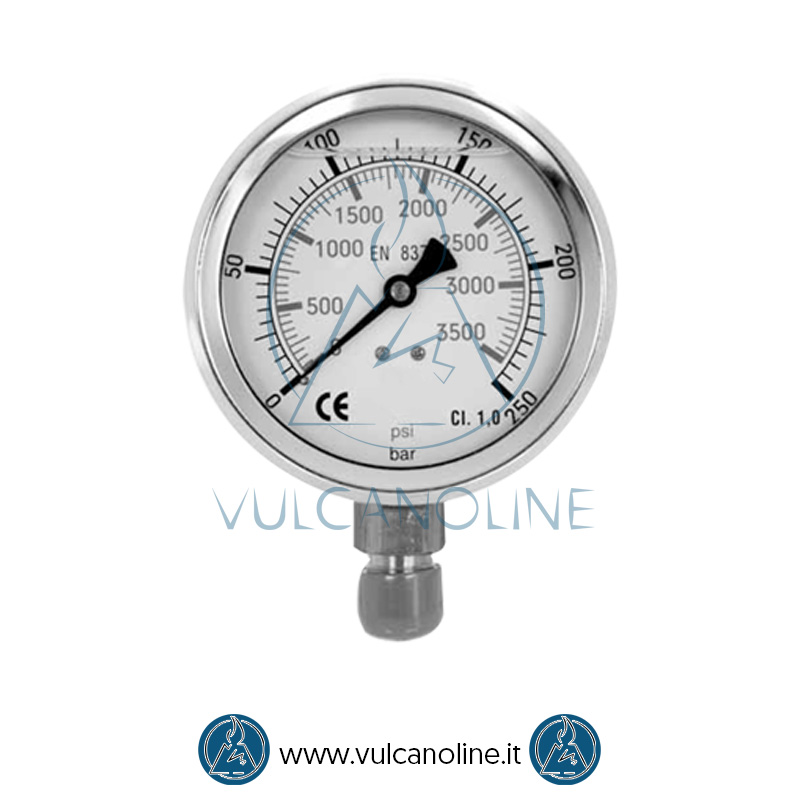

Modello radiale tipo D
Modello posteriore tipo F
Modello flangiato posteriore tipo B
Modello con staffa posteriore tipo G
Raccordi standard:
| BSP DIN 259 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| BSPT DIN 2999 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| BSP DIN 16288 | |||
| 1/8 | 1/4 | 3/8 | 1/2 |
| NPT ANSI B2.1 | |
| 1/8 | 1/4 |
*Su richiesta si eseguono filettature diverse da quelle indicate
Manometri settore oleodinamica serie VLMLX - Modello radiale tipo D
| Versione base | ||||||
| Modello | Tipo | Cassa in acciaio | Glicerina | Trasparente in metacrilato | Classe 1,6 | Peso (g) |
| VLMLX435RL | Radiale | √ | √ | √ | √ | 103 |
| VLMLX535RL | Radiale | √ | √ | √ | √ | 153 |
| VLMLX635RL | Radiale | √ | √ | √ | √ | 195 |
| VLMLX105RL | Radiale | √ | √ | √ | -- | 550 |
| Opzioni | ||||||
| Modello | Tappo di strozzamento | Classe I | Saldatura in argento | Vite di calibrazione micrometrica | Silicone | Flangia posteriore |
| VLMLX435RL | √ | -- | √ | -- | √ | -- |
| VLMLX535RL | √ | -- | √ | -- | √ | -- |
| VLMLX635RL | √ | -- | √ | √ | √ | √ |
| VLMLX105RL | √ | √ | √ | √ | √ | √ |
Manometri settore oleodinamica serie VLMLX - Modello posteriore tipo F
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in acciaio inossidabile | Glicerina | Trasparente in metacrilato | Classe 1,6 | Peso (g) |
| VLMLX438PBL | Posteriore | 40 | √ | √ | √ | √ | 118 |
| VLMLX538PBL | Posteriore | 50 | √ | √ | √ | √ | 150 |
| VLMLX638PBL | Posteriore | 63 | √ | √ | √ | √ | 215 |
| VLMLX108PBL | Posteriore | 10 | √ | √ | √ | -- | 500 |
| Opzioni | ||||||
| Modello | Tappo di strozzamento | Classe I | Saldatura in argento | Vite di calibrazione micrometrica | Silicone | Staffa tipo G |
| VLMLX438PBL | √ | -- | √ | √ | √ | -- |
| VLMLX538PBL | √ | -- | √ | √ | √ | -- |
| VLMLX638PBL | √ | -- | √ | √ | √ | √ |
| VLMLX108PBL | √ | √ | √ | √ | √ | √ |
Manometri settore oleodinamica serie VLMLX - Modello flangiato posteriore tipo B
| Versione base | |||||||
| Modello | Tipo | Ø | Cassa in acciaio inossidabile | Glicerina | Trasparente in metacrilato | Classe 1,6 | Peso (g) |
| VLMLX437PFL | Flangiato posteriore | 40 | √ | √ | √ | √ | 118 |
| VLMLX537PFL | 50 | √ | √ | √ | √ | 158 | |
| VLMLX637PFL | 63 | √ | √ | √ | √ | 235 | |
| VLMLX107PFL | 10 | √ | √ | √ | -- | -- | |
| Opzioni | ||||
| Modello | Tappo di strozzamento | Classe I | Saldatura in argento | Silicone |
| VLMLX437PFL | √ | -- | √ | √ |
| VLMLX537PFL | √ | -- | √ | √ |
| VLMLX637PFL | √ | -- | √ | √ |
| VLMLX107PFL | √ | √ | √ | √ |
Manometri settore oleodinamica serie VLMLX - Modello in glicerina
| Modello | Ø | Attacco al processo | Unità | Posizione attacco | Campo di misura |
| VLMLX435RL | 40 | 1/8 Bsp | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/160 0/250 0/400 0/600 |
| VLMLX535RL | 50 | 1/4 Bsp | Bar/psi | Radiale | -1/0 0/1,6 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/160 0/250 0/400 0/600 |
| VLMLX635RL | 63 | 1/4 Bsp | Bar/psi | Radiale | -1/0 0/1 0/1,6 -1/+1,5 -1/+3 -1/+5 -1/+9 0/2,5 0/4 0/6 0/10 0/16 0/25 0/40 0/60 0/80 0/100 0/160 0/250 0/315 0/400 0/600 0/1000 |
| VLMLX105RL | 100 | 1/2 Bsp | Bar/psi | Radiale | -1/0 0/1 0/1,6 -1/+3 0/2,5 0/4 0/6 0/10 0/16 0/25 0/40 0/60 0/80 0/100 0/160 0/250 0/315 0/400 0/600 0/1000 |
| VLMLX438PBL | 40 | 1/8 Bsp | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/160 0/315 0/250 0/400 0/600 |
| VLMLX538PBL | 50 | 1/4 Bsp | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/160 0/250 0/315 0/400 0/600 |
| VLMLX638PBL | 63 | 1/4 Bsp | Bar/psi | Posteriore | -1/0 0/1 0/1,6 -1/+1,5 -1/+3 -1/+5 -1/+9 0/2,5 0/4 0/6 0/10 0/16 0/25 0/40 0/60 0/80 0/100 0/160 0/250 0/315 0/400 0/600 0/1000 |
| VLMLX108PBL | 100 | 1/2 Bsp | Bar/psi | Posteriore | -1/0 0/1 0/1,6 -1/+3 0/2,5 0/4 0/6 0/10 0/16 0/25 0/40 0/60 0/80 0/100 0/160 0/250 0/315 0/400 0/600 0/1000 |
Manometri settore oleodinamica serie VLMLX - Modello in glicerina montaggio a pannello
| Modello | Ø | Attacco al processo | Unità | Posizione attacco | Campo di misura |
| VLMLX537PFL | 40 | 1/4 Bsp | Bar/psi | Posteriore | -1/0 0/1,6 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/160 0/250 0/315 0/400 0/600 |
| VLMLX637PFL | 63 | 1/4 Bsp | Bar/psi | Posteriore | -1/0 0/1 0/1,6 -1/+1,5 -1/+3 -1/+5 -1/+9 0/2,5 0/4 0/6 0/10 0/16 0/25 0/40 0/60 0/80 0/100 0/160 0/250 0/315 0/400 0/600 0/1000 |
| VLMLX107PFL | 100 | 1/2 Bsp | Bar/psi | Posteriore | -1/0 0/1 0/1,6 -1/+3 0/2,5 0/4 0/6 0/10 0/16 0/25 0/60 0/100 0/160 0/250 0/315 0/400 0/600 |
